Protupožarna vrata: prva linije obrane u stambenim prostorima
- Foto: Marin Trebotić
Protupožarna vrata jedan su od ključnih i obveznih elementa pasivne zaštite od požara u projektima moderne stanogradnje. Njihova glavna svrha je zaštita života i smanjenje štete uzrokovane požarom. Ona su doslovno vrata koja život znače.
Kako bi se zadovoljili svi sigurnosni zahtjevi, od usklađenosti s važećim propisima i standardima zaštite od požara do stvaranja sigurnog okruženja za stanovanje, za svakog odgovornog investitora ključan je odabir testiranih i certificiranih tehničkih rješenja, njihova stručna ugradnja i redovito održavanje.

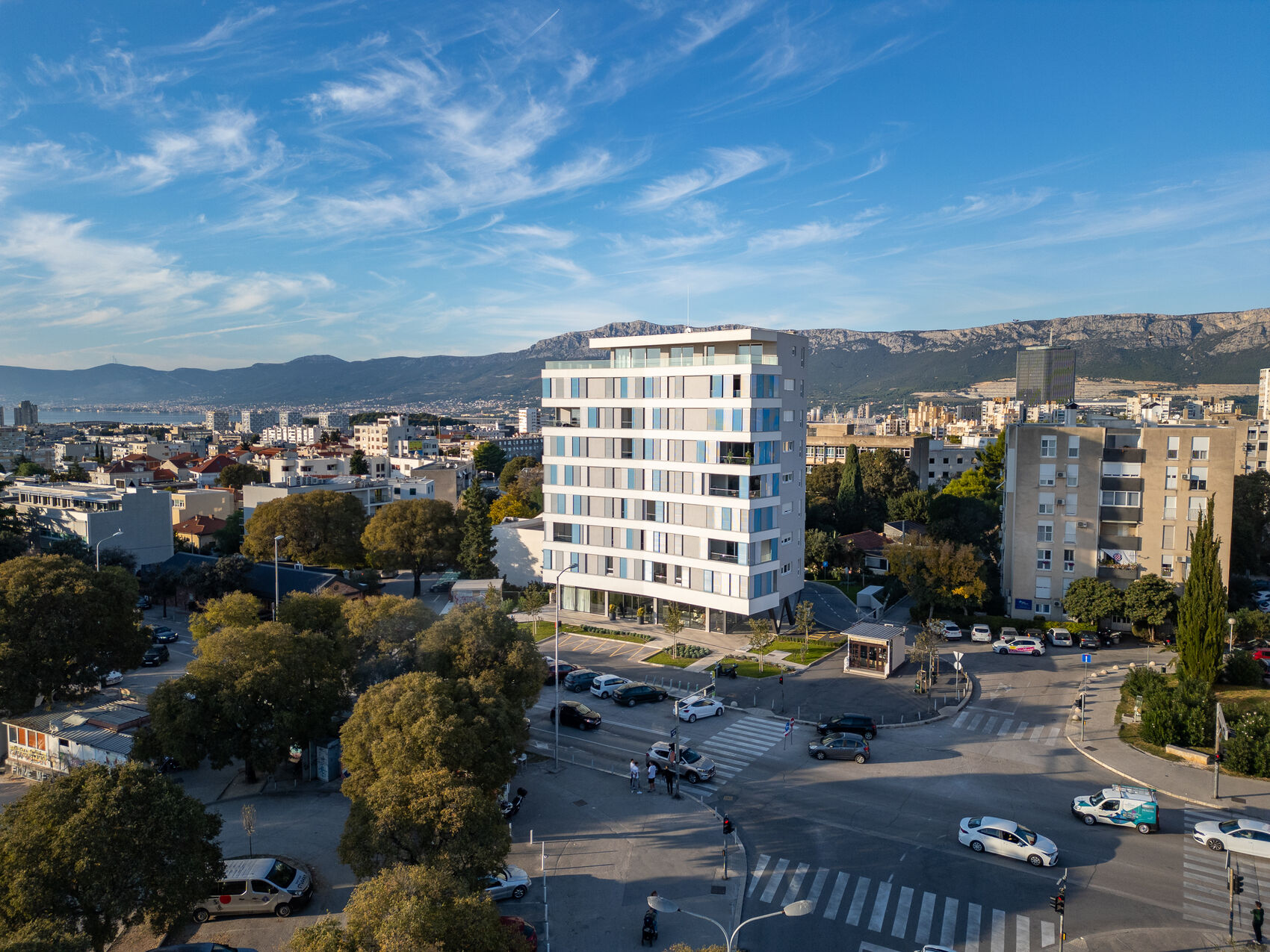

Na primjeru projekta zgrade Čulić u Splitu pokazat ćemo kako protupožarna vrata doprinose sigurnosti i zaštiti jedne stambeno-poslovne zgrade u slučaju požara.
Što osiguravamo ugradnjom protupožarnih vrata?
Zaštita ljudskih života
U zatvorenim prostorima požar se uglavnom širi kroz vrata. Unutarnja protupožarna vrata kao fizička barijera zadržavaju prodor plamena, dima i otrovnih plinova, čime se osigurava dragocjeno vrijeme za sigurno napuštanje ugroženog područja i smanjuje mogućnost stradavanja stanara i djelatnika spasilačkih službi.
Zaštita imovine
Sprečavanjem širenja požara u druga područja zgrade smanjuje se rizik od veće materijalne štete na konstrukciji građevine i štiti imovina unutar iste. Određena su istraživanja pokazala da ugradnja protupožarnih vrata smanjuje rizik od širenja požara i do 75 posto.
Usklađenost s propisima i elaboratom zaštite od požara
Sigurnost u slučaju požara jedan je od temeljnih zahtjeva za građevinu te se u projektiranju moraju primijeniti mjere zaštite od požara sukladno pravilima tehničke struke te hrvatskim propisima i normama koje uređuju ovo područje. Prilikom izrade projektne dokumentacije potrebno je uzeti u obzir zahtjeve propisane elaboratom zaštite od požara, među kojima je i ugradnja protupožarnih vrata. Elaborat služi kao podloga za izradu glavnog projekta iz koje se dobivaju podaci za projektiranje mjera zaštite od požara.
Dovoljno dugo zadržavanje vatre unutar područja: primarna funkcija protupožarnih vrata
Protupožarna vrata izrađuju se od vatrootpornog čelika, aluminija, gipsanih ploča, stakla..., opremljena su vatrootpornim sigurnosnim mehanizmima, dolaze u različitim izvedbama (jednokrilna, dvokrilna, klizna...), u različitim završnim obradama i bojama za bolji estetski dojam, mogu se nadograđivati drugim funkcijama kao što je npr. protuprovalnost, no njihova je primarna funkcija zadržavanje vatre u normiranom vremenu unutar područja na kojem je izbio požar.
Koje karakteristike moraju sadržavati protupožarna vrata kao element otpornosti na požar na određenoj lokaciji, u elaboratima za zaštitu požara označava se kombinacijom određenih slova i brojeva.
Oznaka E - vrata moraju brtviti u slučaju plamena i dima
Vrijeme otpornosti na požar (koliko dugo vrata mogu zadržati plamen, dim) izražava se u minutama koje se označavaju brojevima 15, 20, 30, 45, 60, 90, 120, 180, 240, 360.
Oznaka I1/I2 – zaštita od prijenosa topline, prosječna gornja granica temperature na vanjskoj strani 140 stupnjeva, dok prosječna temperatura na neizloženoj strani vrata ne smije biti veća od 80 stupnjeva; oznaka EI podrazumijeva EI2 i koristi se u većini EU zemalja
Oznaka C – automatsko zatvaranje; sva protupožarna vrata moraju biti opremljena mehanizmom za automatsko zatvaranje (npr. utegom) kako bi se osiguralo protupožarno odvajanje
Oznaka Sm – protudimnost; konstrukcija vrata mora biti takva da omogućuje učinkovito brtvljenje čime se sprečava širenje dima, a time smanjuje rizik od gušenja i trovanja uslijed njegovog udisanja
Protupožarna vrata pregradni element požarnih sektora
Protupožarna vrata moraju se ugrađivati kao pregradni element na granicama požarnih sektora, prostora ograničenog građevinskim konstrukcijama i elementima određene vatrootpornost (zidovima, međukatnim konstrukcijama, vratima, prozorima, zaklopkama). Požarni sektor može biti jedna ili više prostorija, pa čak i cijela građevina, no obično se veće građevine dijele na više požarnih sektora i kao takve ih se samostalno tretira kod razmatranja tehničkih i organizacijskih mjera zaštita.
Odvajanje požarnih sektora smatra se najboljim rješenjem za sprečavanje širenja požara i zato je iznimno važno koja svojstva vatrootpornosti moraju zadovoljavati vrata na određenoj lokaciji.
22 požarna sektora za visoku zgradu Čulić
Tvrtka N&N projekt d.o.o. bila je zadužena za izradu elaborata zaštite od požara, prema kojem su u glavnom projektu izvedena projektantska rješenja vezana uz mjere zaštite od požara u zgradi Čulić, a o čemu smo više doznali od Nenada Delaša, direktora tvrtke.
Prema Pravilniku o otpornosti na požar i drugim zahtjevima koje građevine moraju zadovoljiti u slučaju požara, sa svojih više od 22 metra visine od najniže točke okolnog terena, zgrada Čulić svrstana je u zgradu podskupine Visoke zgrade. Delaš napominje da je navedeni pravilnik opći propis koji definira zajedničke principe zaštite koji vrijede za većinu zgrada, ali ne i za sve vrste i namjene objekata, za što postoje posebni propisi. Tako je u definiranju zaštitnih mjera primijenjen i Pravilnik o tehničkim normativima za zaštitu visokih objekata od požara.
„To je jedan stari pravilnik koji se još uvijek može koristiti kao pravilo tehničke prakse, iako sve manje, pa se zato više oslanjamo na prevedene austrijske smjernice koje su nama bliske“, objasnio je Delaš.
Prema navedenom pravilniku, kod objekta visine od 22 - 40 m u jedan požarni sektor mogu se maksimalno povezati do dvije nadzemne etaže, veličine do 1500 m2, a što je bio slučaj kod zgrade Čulić. Usporedbe radi, u slučaju objekata stambene namjene manjih od 22 m, u jedan požarni sektor mogu se povezati do četiri nadzemne etaže ukupne veličine 1200 m2.
„Kako u zgradi postoje tri etaže garaže, svaka odjeljena u zaseban požarni sektor te kada se tu dodaju određene prostorije za smještaj uređaja i opreme u funkciji zaštite od požara, razne strojarnice, spreme i slično, dolazimo do brojke od 22 požarna sektora u zgradi”, naveo je Delaš.
Pojedinačne vatrootpornosti u tablici bile su u skladu sa zahtjevima za otpornostima na požar Pravilnika o tehničkim normativima za zaštitu visokih objekata od požara.
VRSTA KONSTRUKCIJE I
ELEMENATA
OTPORNOST PREMA POŽARU
Unutar požarnog sektora:
- nosivi zidovi, stupovi i grede,
konstrukcija evakuacijskog puta
1,5 sat
1,5 sat
- međukatne konstrukcije
1,5 sat
Na granici požarnog sektora:
- zidovi
1,5 sat
R/EI 90
- međukatne konstrukcije
1,5 sat
REI 90
- otvori
1,5 sat
EI 90
1,5 sat
vrata na granici sektora EI 90
Stubišna jezgra odvojena kao zaseban požarni sektor
Stubište u zgradi je ujedno glavni sigurnosni i evakuacijski put te je kao takvo trebalo biti zaštićeno od utjecaja vatre i dima, odnosno odvojiti se kao zaseban požarni sektor, sukladno spomenutim pravilnicima. To je također podrazumijevalo instalaciju automatskog sustava odimljavanja kako bi se prirodnim putem odvodili produkti gorenja (dim).
„Kod stambenih zgrada je najčešći slučaj da se stubište i obično dio hodnika zatvori tako da se na svaki stan prema stubištu stave protupožarna vrata. Stubište je tako definirano kao sigurnosni i evakuacijski put te je odijeljeno od stambenog dijela. Taj stambeni dio negdje možemo povezati u jedan požarni sektor, a negdje moramo dijeliti po vertikali. Investitor može blokirati svaki stan kao požarni sektor, ali se to rijetko radi i dosta je financijski zahtjevno jer se u tom slučaju moraju brtviti sve instalacije, šahtovi i prodori koji se pojavljuju na nekoj granici“, objasnio nam je Delaš.
Drugi put evakuacije - preko vatrogasnog vozila
Građevine bi trebale imati barem dva stubišta kako bi se osigurala što brža evakuacija, ili u slučaju kada je jedno onemogućeno, da postoji drugi izlaz. Prema starom pravilniku drugi put evakuacije može se osigurati preko vatrogasnog vozila, što je prihvatljivo rješenje kod stambenih zgrada, pa tako i u slučaju zgrade Čulić, ali ne i na nekim drugim vrstama zgrada, naglasio je Nenad Delaš.
„U ovom slučaju treba osigurati vatrogasni prilaz i trajno slobodnu površinu 5,5 x 11 m za operativan rad vatrogasnog vozila, a što nije uvijek jednostavno. Vi morate imati više tih pozicija gdje vozilo može stati i dohvatiti prozor svake stambene jedinice u zgradi koji ima minimalno propisane dimenzije 0,80 m x 1,20 m. Jedino tada vam se to dopušta kao drugi put evakuacije.“
Hörmann jedini zadovoljio sve tehničke, funkcionalne i estetske zahtjeve
Kao tehničko rješenje za otvore na požarnim sektorima u zgradi Čulić, investitor je birao Hörmann vrata. Poznata njemačka tvrtka može se pohvaliti najopsežnijim programom protupožarne zaštite u Europi. Njihova rješenja dizajnirana su kako bi osigurala maksimalnu sigurnost, funkcionalnost i estetiku u modernim objektima različite namjene.
Davor Vuković, voditelj odjela za projekte i usluge Čulić Elektro Centra, glavnog izvođača radova na zgradi, objasnio nam je zašto je njemački proizvođač bio njihov prvi izbor kad se radilo o protupožarnoj zaštiti.
Hörmann je jedan od rijetkih koji je mogao zadovoljiti sve tehničke zahtjeve stavljene pred nas u smislu glavnog projekta i elaborata zaštite od požara, rekao nam je Vuković te obrazložio:
"Glavno stubište je zapravo evakuacijski put i požarna zona za sebe, što je uvjetovalo postavljanje protupožarnih vrata na ulazu u stanove. Ta vrata moraju imati zaštitnu barijeru koja ide prema podu, moraju biti atestirana te se automatski zatvarati u slučaju požara. Dodatno, investitorova želja je bila da ulazna vrata u stanove ujedno budu protuprovalna vrata s dobrom zvučnom izolacijom, također estetski primjerena vizualnom dojmu unutrašnjosti i vanjštine zgrade. Kad skupite sve te zahtjeve na jedno mjesto, tehničke i one o estetici i kvaliteti, jedini koji je zadovoljavao sve traženo bio je Hörmann.”

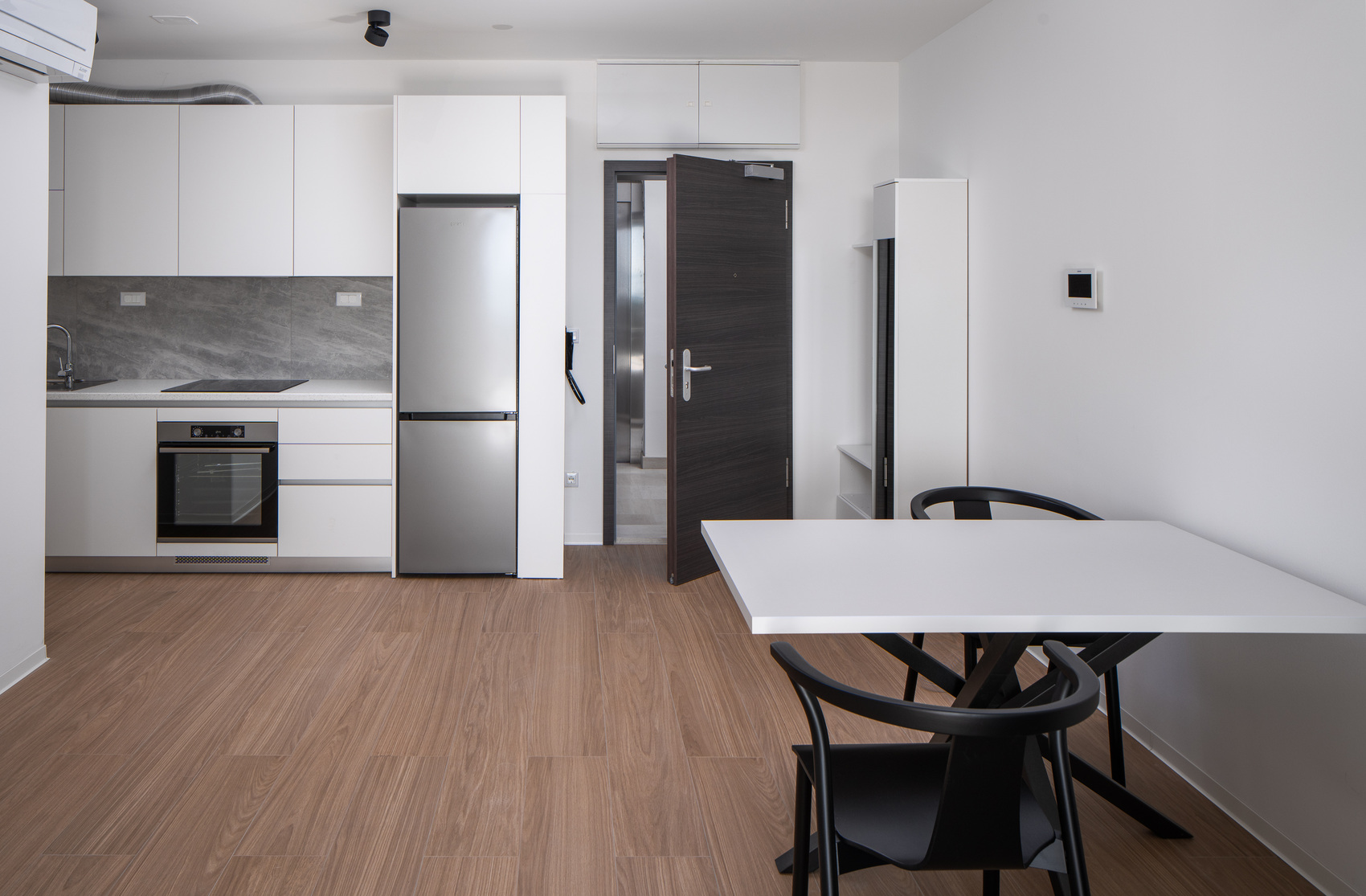

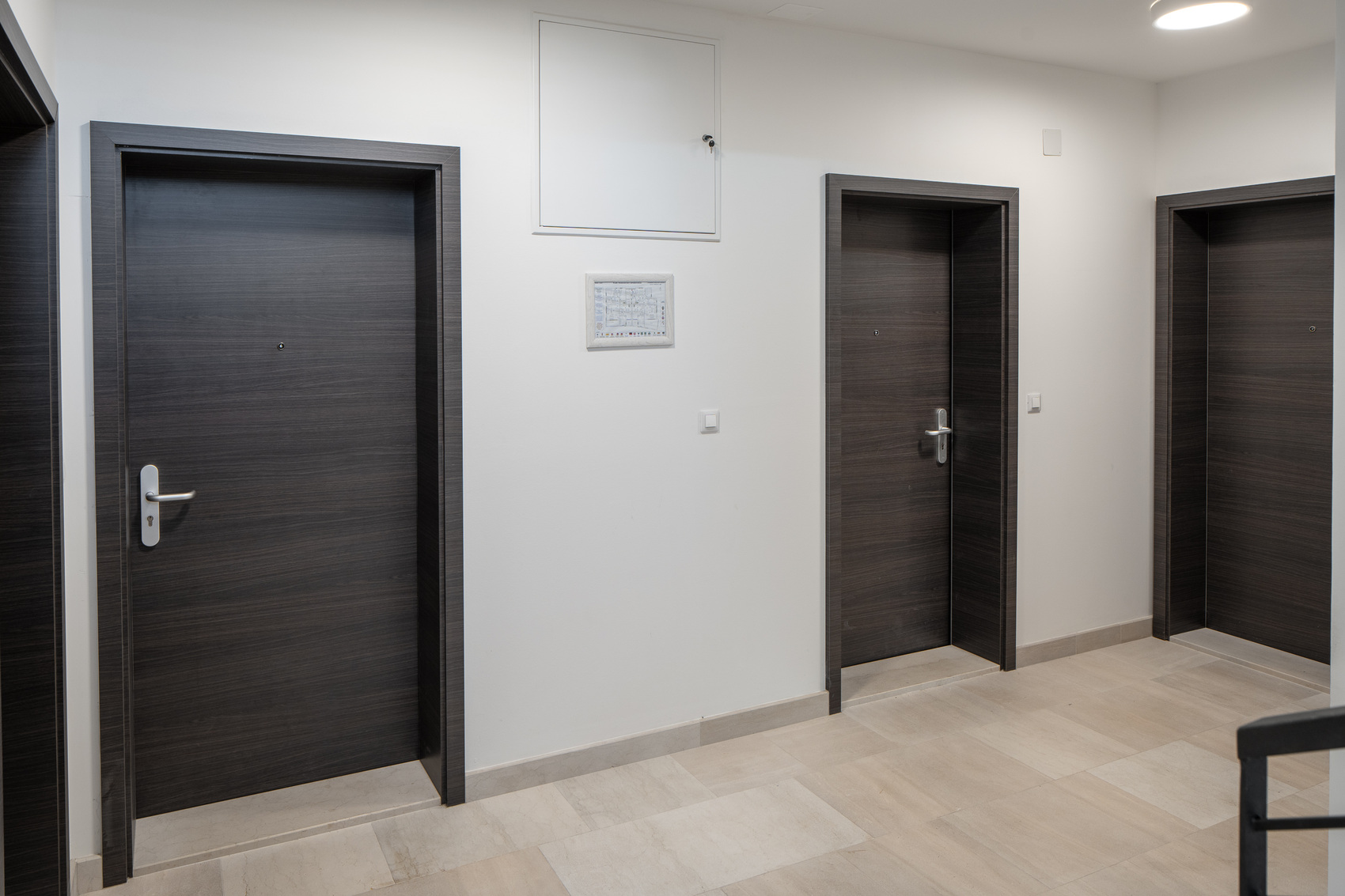

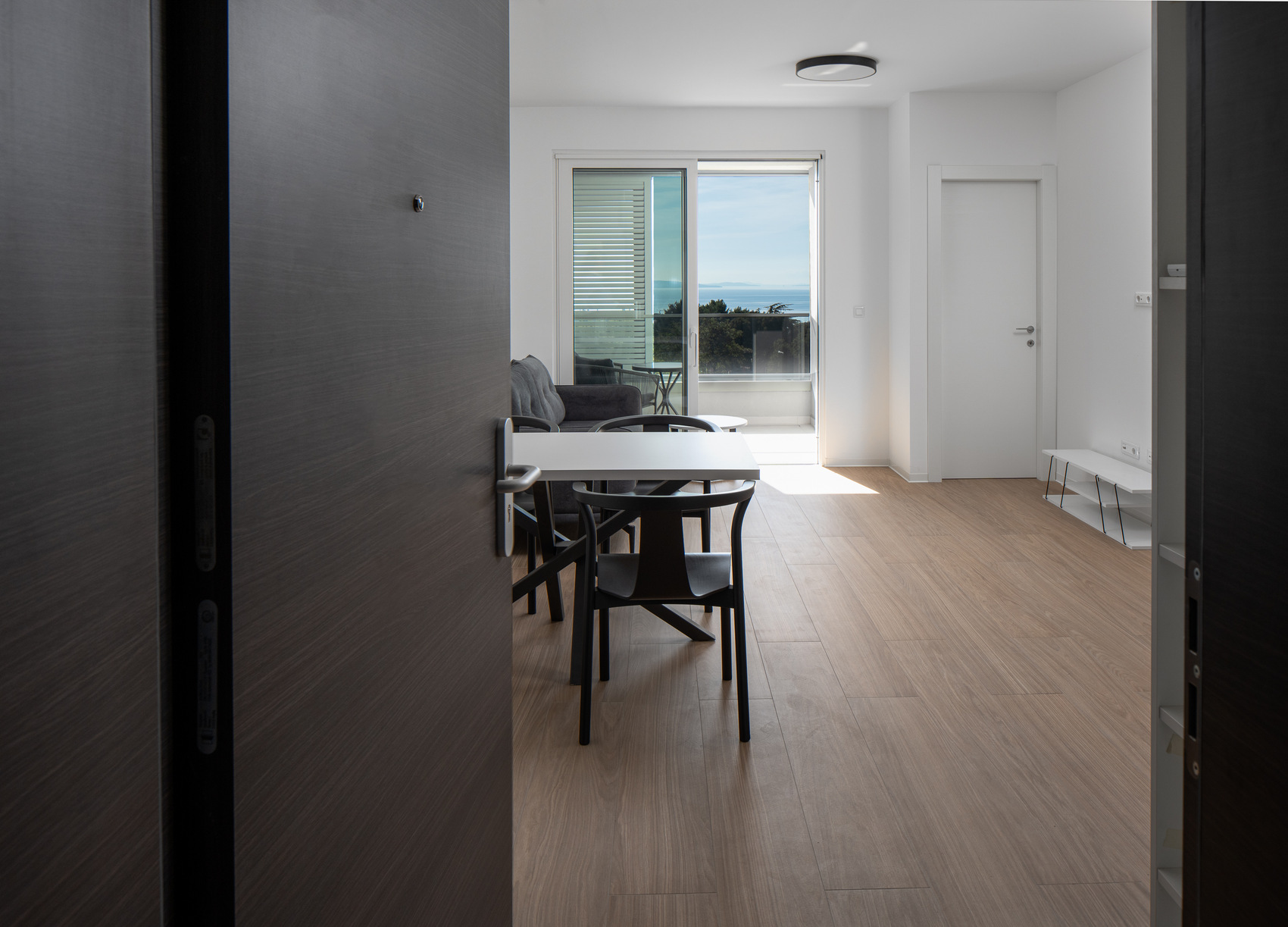

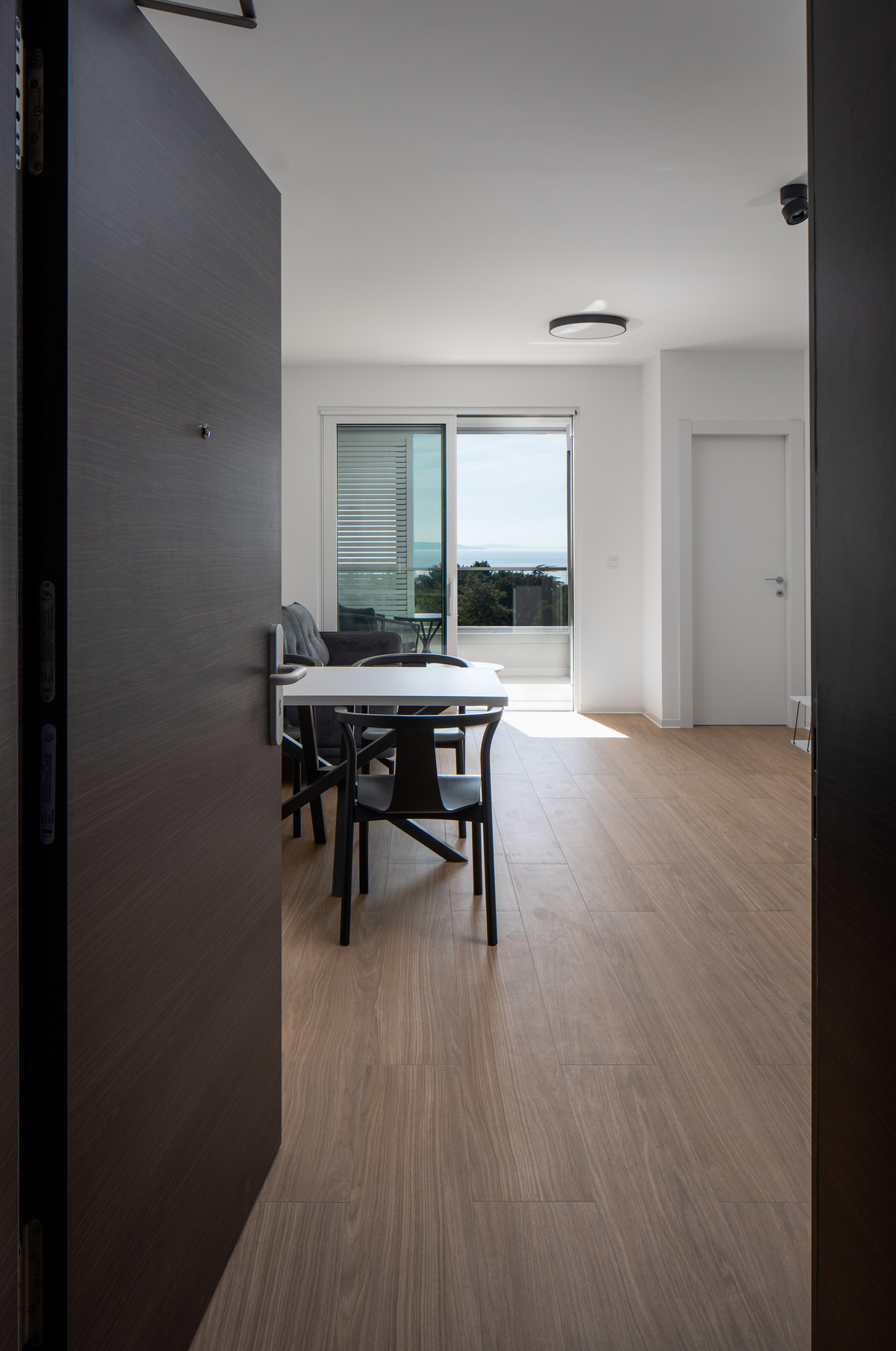

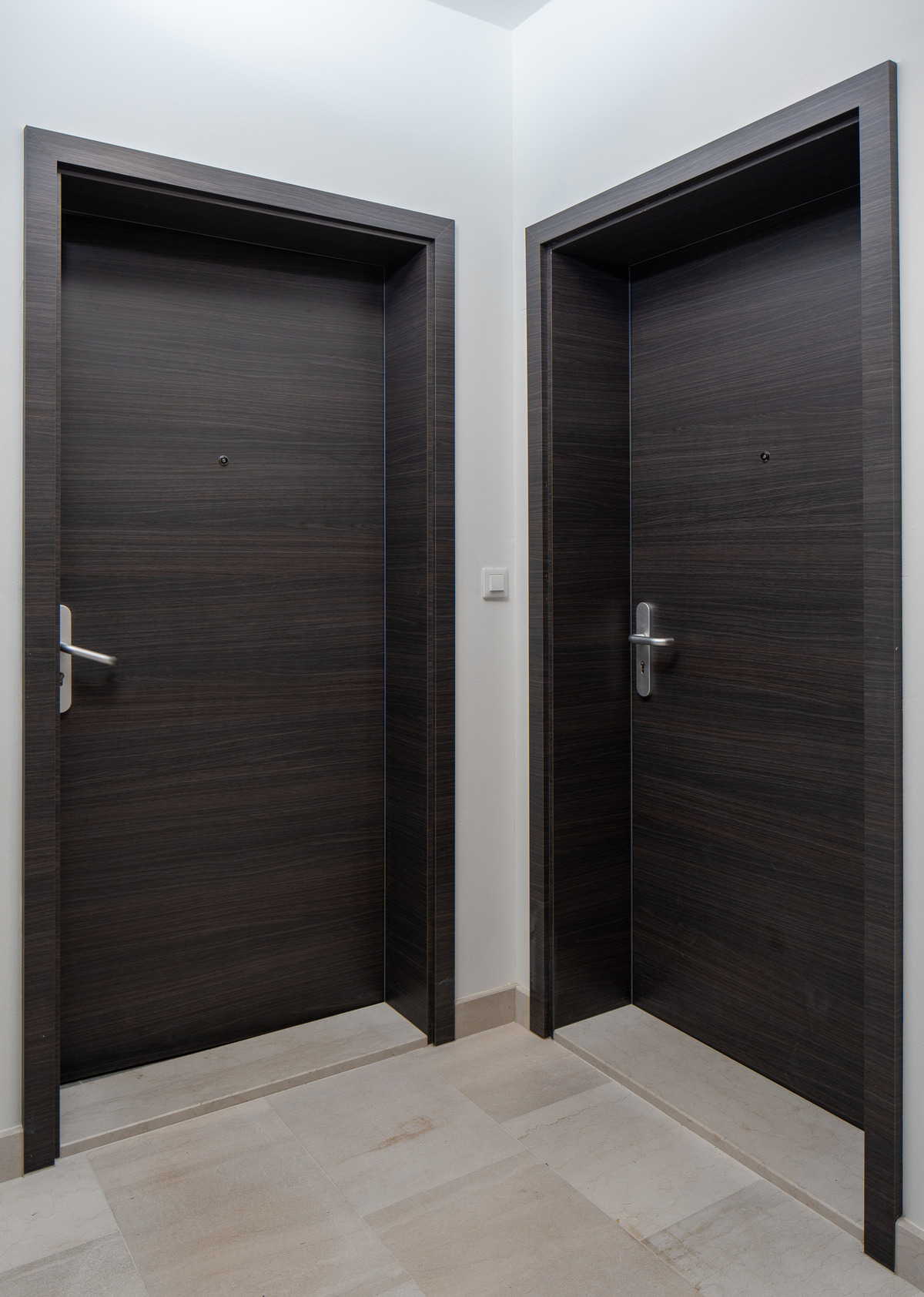

Drvena protupožarna ulazna vrata zadržavaju plamen 90 minuta

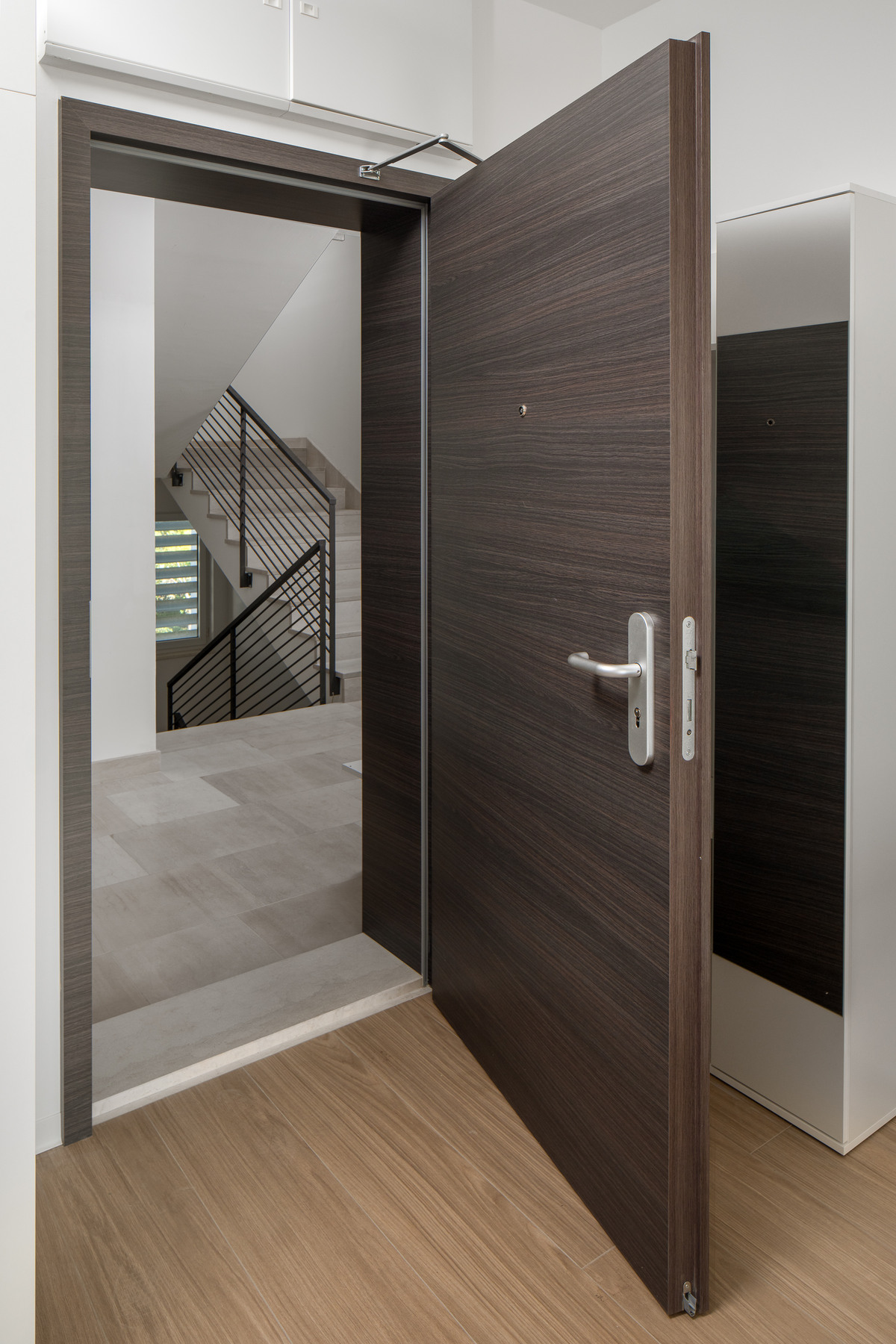

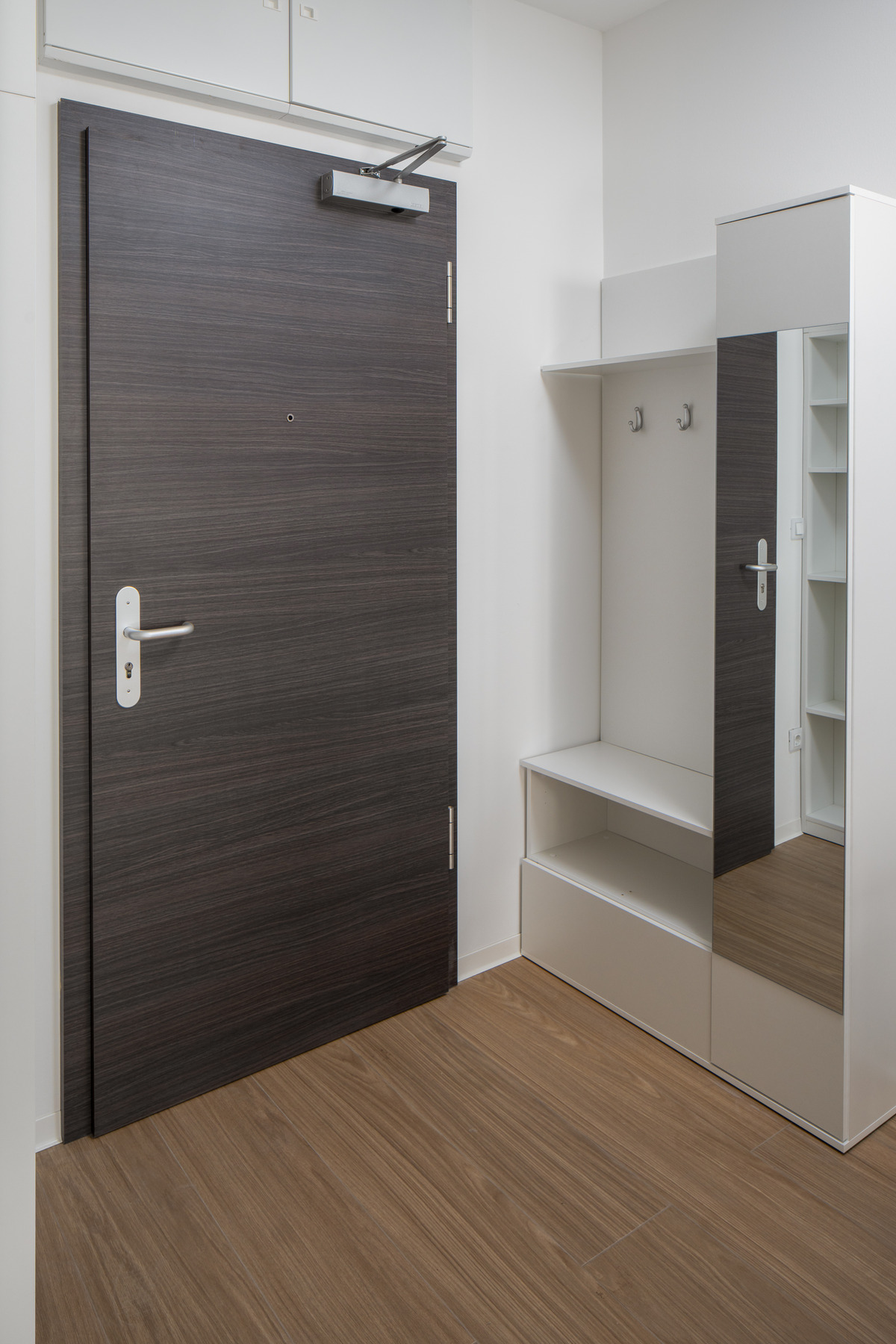

Drvena protupožarna ulazna vrata za stanove izradila je tvrtka Schörghuber, članica Hörmann grupacije, a radi se o prvim potpuno drvenim protupožarnim vratima koja su zahvaljujući podružnici Hörmann Hrvatska dostupna i na našem tržištu.
"Tvornica Schörghuber prva je u svijetu 1962. istražila i napravila drvena protupožarna vrata. Rijetko koja tvornica u Europi može proizvesti takva vrata jer ono što konkurencija obično prodaje pod vatrootporna „drvena" vrata zapravo su čelična vrata na koje je zalijepljena drvena obloga. Na hrvatskom tržištu jedino Hörmann nudi potpuno drvena vrata u protupožarnoj izvedi od 30,60 i 90 minuta”, naglasio je Dražen Divković, voditelj ključnih kupaca u Hörmann Hrvatska.
U stanovima zgrade potpuno drveno vratno krilo zadržava prodor plamena u trajanju od 90 minuta, dok protudimni element za to vrijeme sprječava prodiranje opasnih plinova od sagorijevanja.
Protupožarnost, protudimnost, zvučna izoliranost, protuprovalnost, otpornost na vlagu i velik broj ciklusa otvaranja vrata
Uz vatrootpornost kao njihovu glavnu karakteristiku, funkcije ovih vrata mogu se proširiti prema individualnim zahtjevima investitorima, što predstavlja njihovu najveću prednost. Tako se investitor za zgradu Čulić odlučio na ulazna vrata u stanove koja kombiniraju protupožarnost, protudimnost, zvučnu izoliranost (37 dB), protuprovalnost (klasa RC2) te otpornost na različite klimatske uvjete, odnosno vlažnost (klimatski razred 2).
Otpornost na mehaničko habanje i trajnost vrata garantirana je oznakom maksimalne robusnosti. Hörmann je jedini proizvođač čija vrata imaju klasifikaciju Extreme, što ih čini idealnim rješenjim u objektima s visokim intenzitetom korištenja.
“Svaka vrata testirana su u 200.000 ciklusa/ otvaranja ili više kako bi se korisnicima jamčila njihova trajna kvaliteta. Jednom kad stavite ta vrata na ulazu u stan, možete biti sigurni da je to za vječnost", kaže Dražen.
Tehničke prostorije: zaštićene čeličnim vratima s 90 minuta vatrootpornosti
U svakoj stambenoj zgradi postoje određena područja s povećanim rizikom od izbijanja požara. U tehničkim prostorijama obično je smještena kotlovnica, inverterska i druga postrojenja te ih je važno odijeliti kao zasebne požarne sektore.

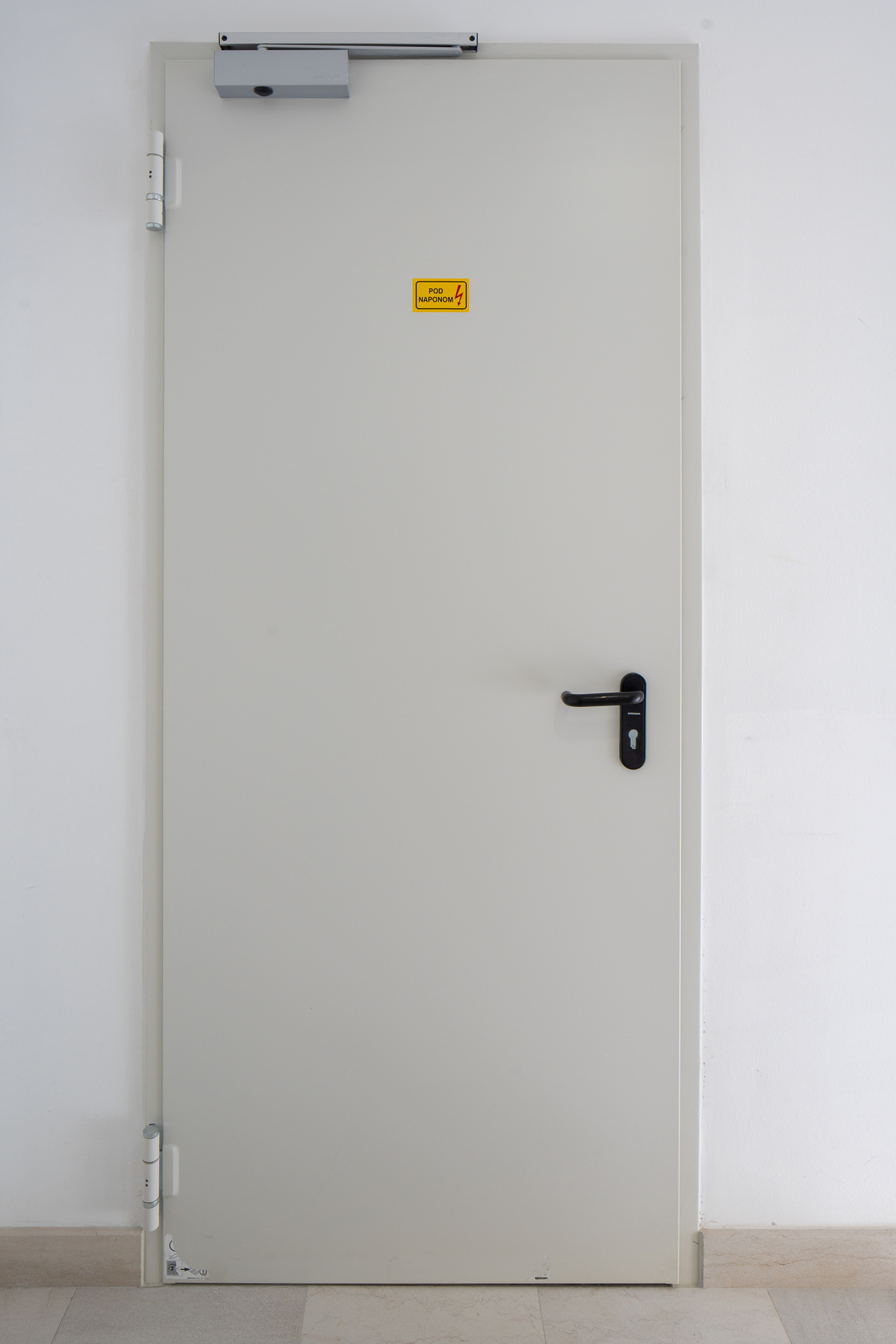

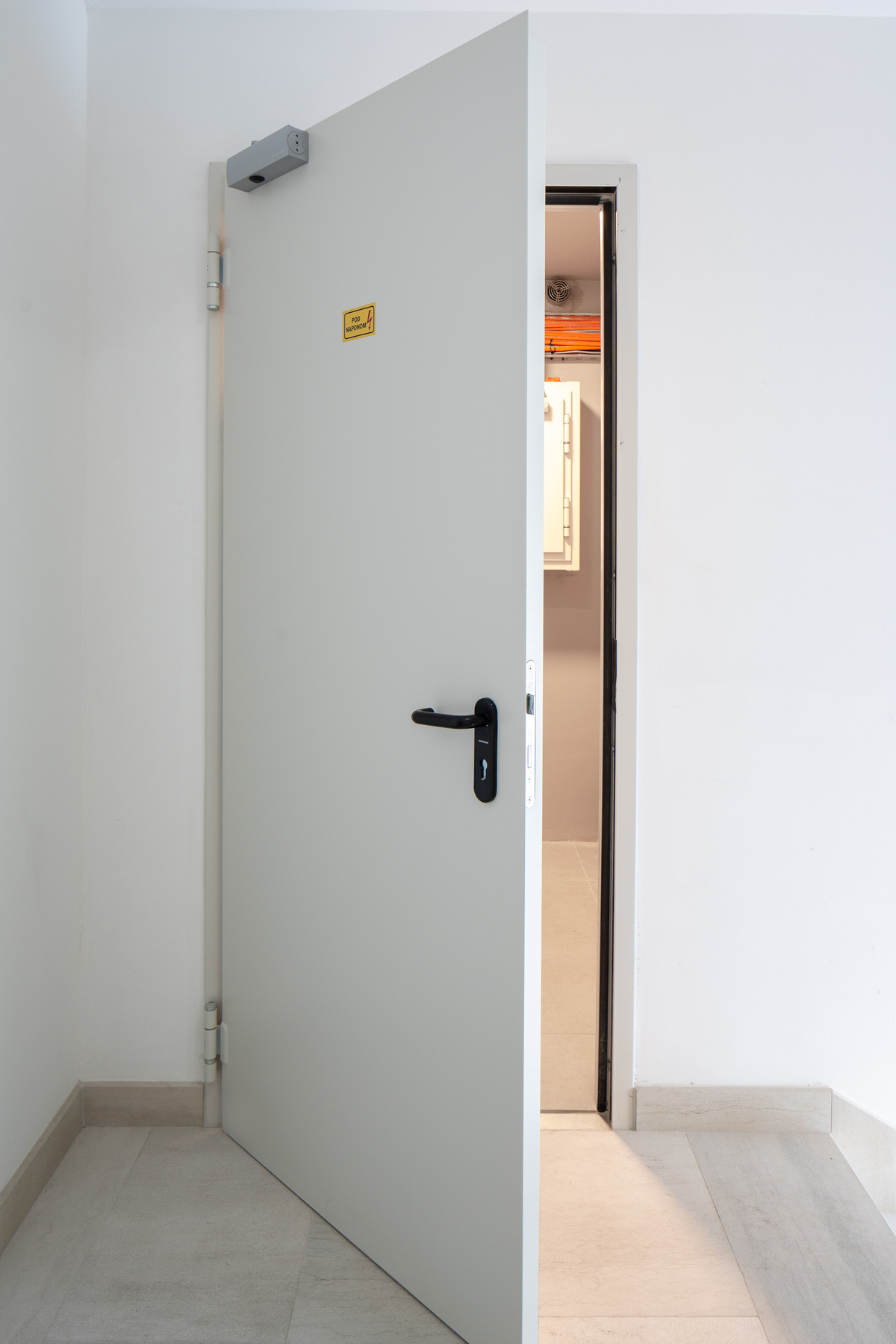

Na ulazu u tehničke prostorije u splitskoj zgradi ugrađivana su jednokrilna Hörmann čelična vrata za objekte OD, vatrootpornosti 90 minuta.
„Radi se o nekoliko prostorija u kojima su smještene vanjske jedinice klima uređaja, hidrant, omekšivač vode i slično. U smislu izgleda, to nisu kućna, već metalna vrata koja moraju biti primjerena namjeni, odnosno zatvaranju tehničke prostorije“, rekao nam je Davor Vuković.

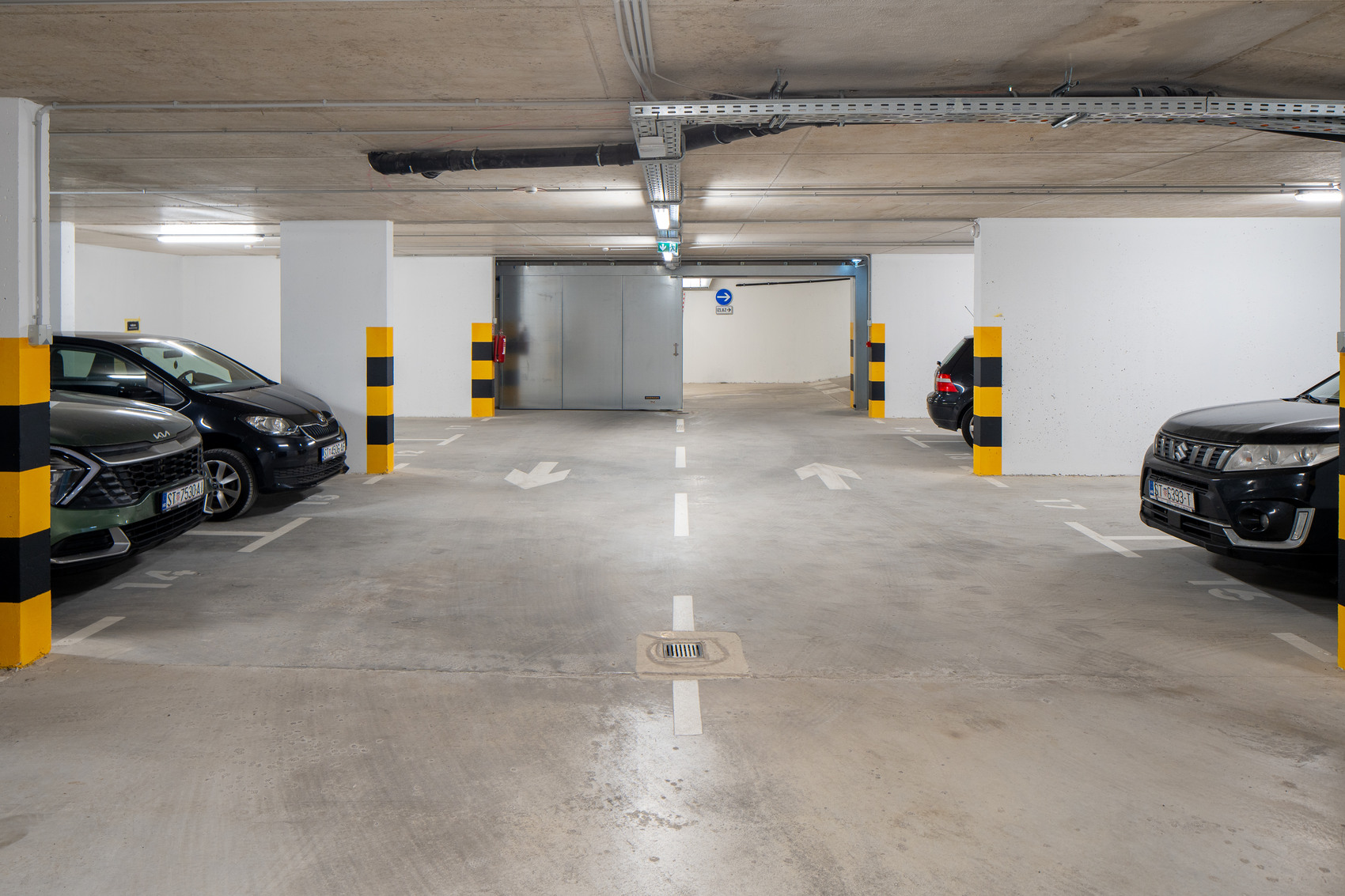

Etaže garaže: pocinčana teleskopska klizna vrata automatski se zatvaraju u slučaju požara
Garaže su još jedan prostor s potencijalno velikim rizikom od izbijanja požara, pogotovo ako uzmemo u obzir sve veći broj e-vozila i zahtjeve za uvođenjem e-punionica u garažama.
U dijelu elaborata vezanim uz podzemnu garažu na tri etaže inženjeri su se vodili austrijskom smjernicom prema kojoj se svaka etaža garaže veća od 600 m2 mora odvojiti kao zaseban požarni sektor i ići preko zapornice.
„Zapornica predstavlja svojevrsnu tampon zonu, pretprostor odijeljen vratima, koji se ventilira, dovodi/odvodi zrak i preko njega ulazite na stubište. Ovdje se moraju napraviti odmiljavanja, obično se ide na prirodna jer su ova mehanička dosta skuplja“, pojasnio nam je Nenad Delaš.

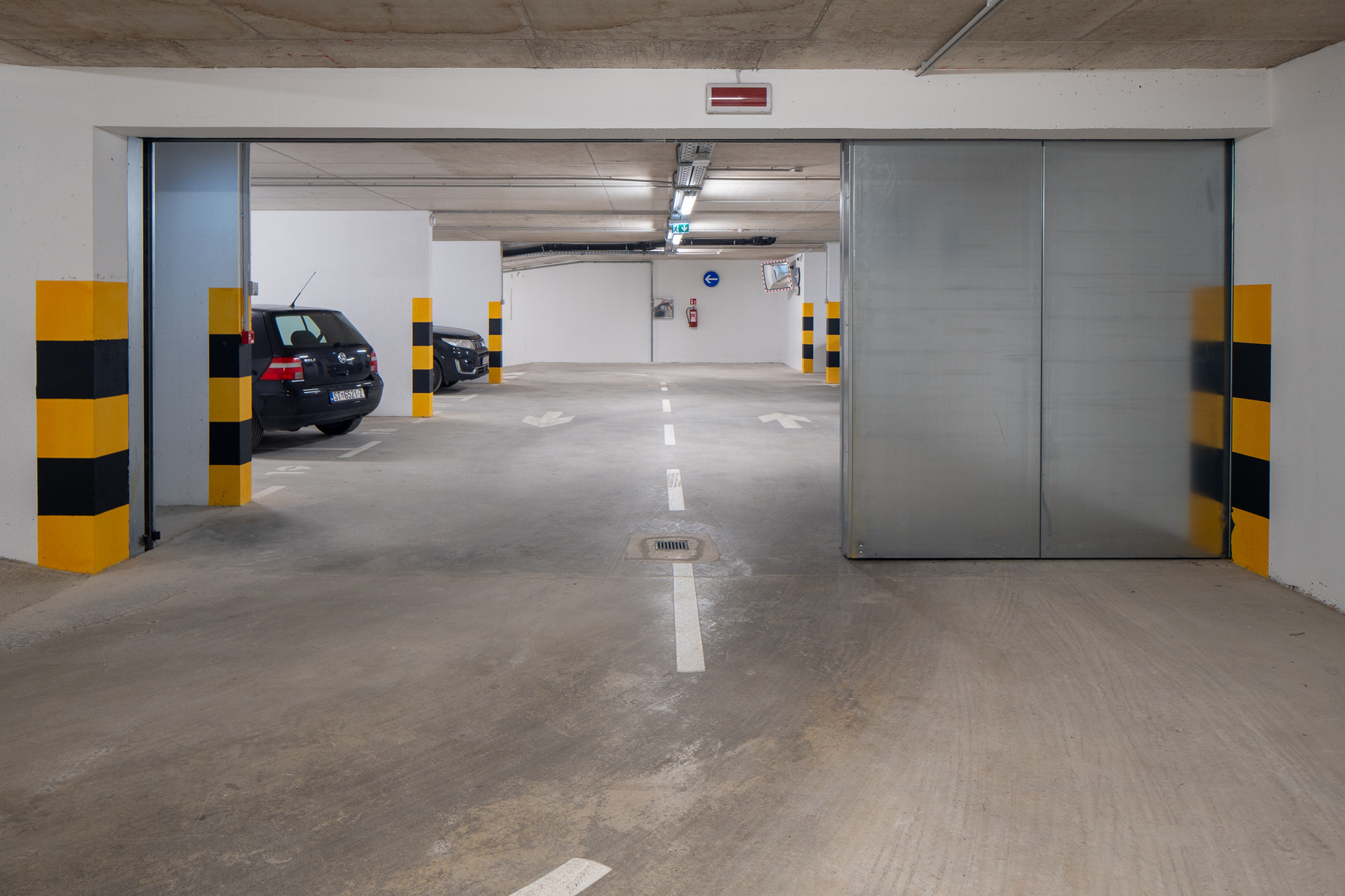

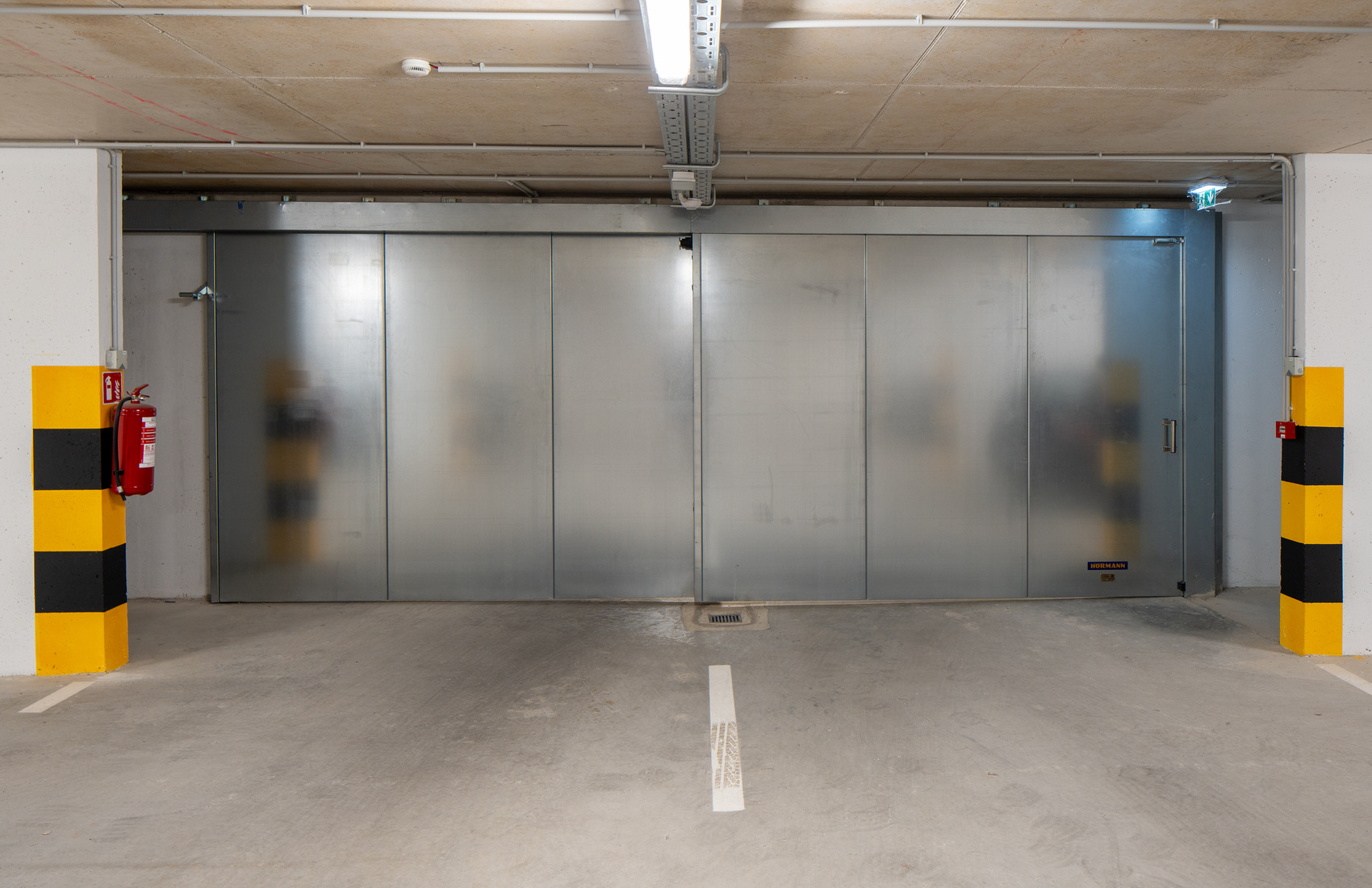

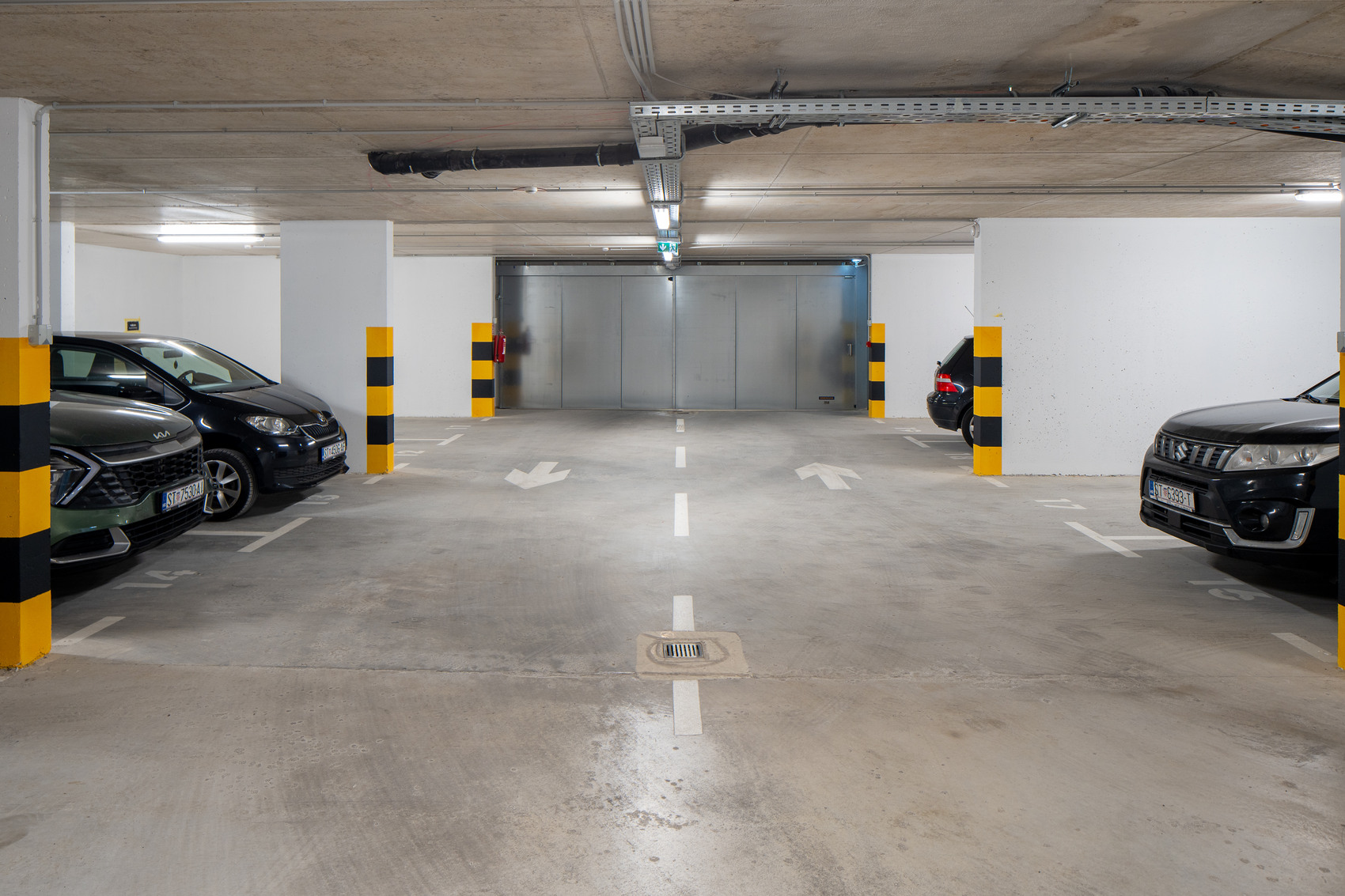

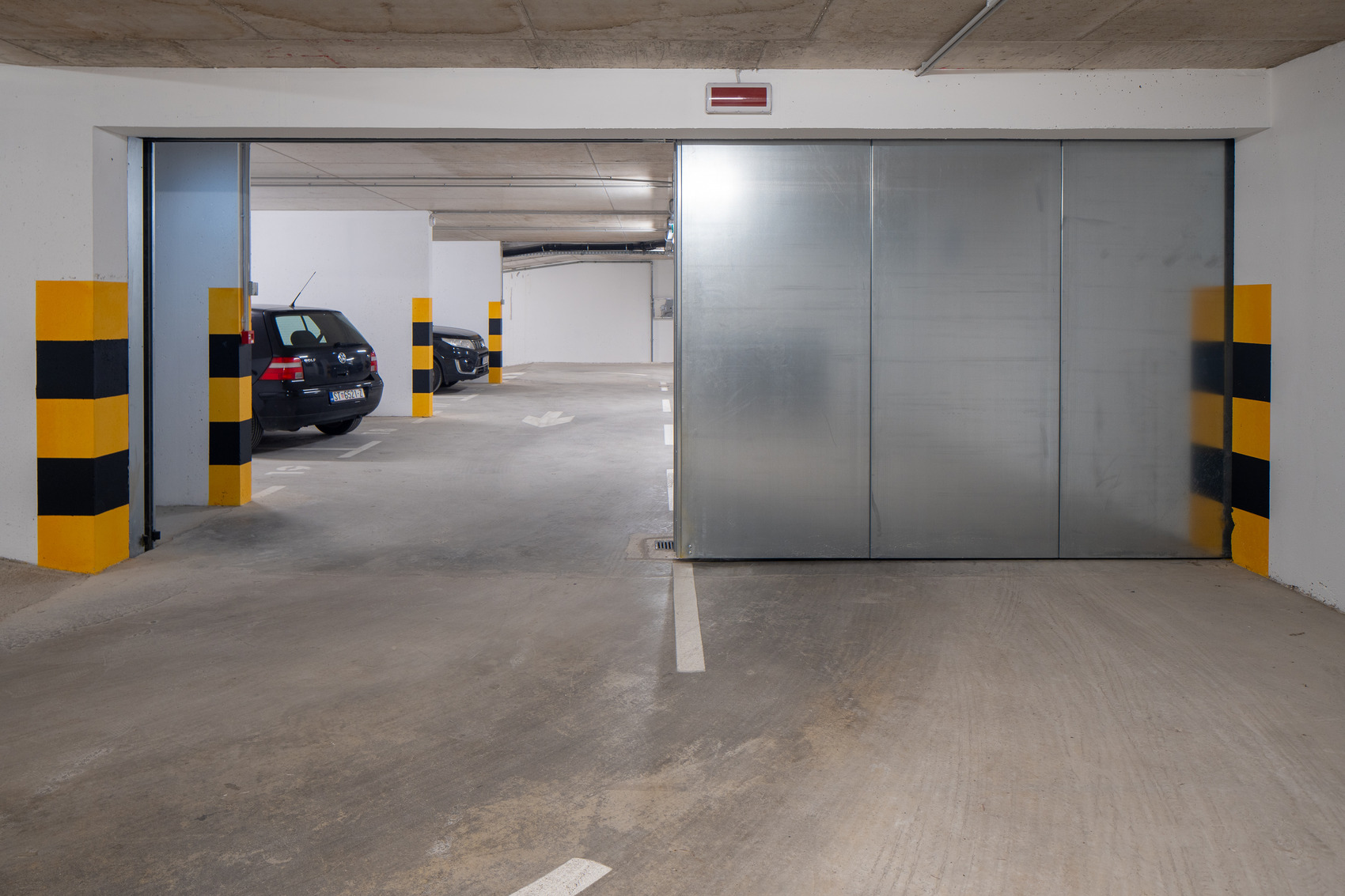

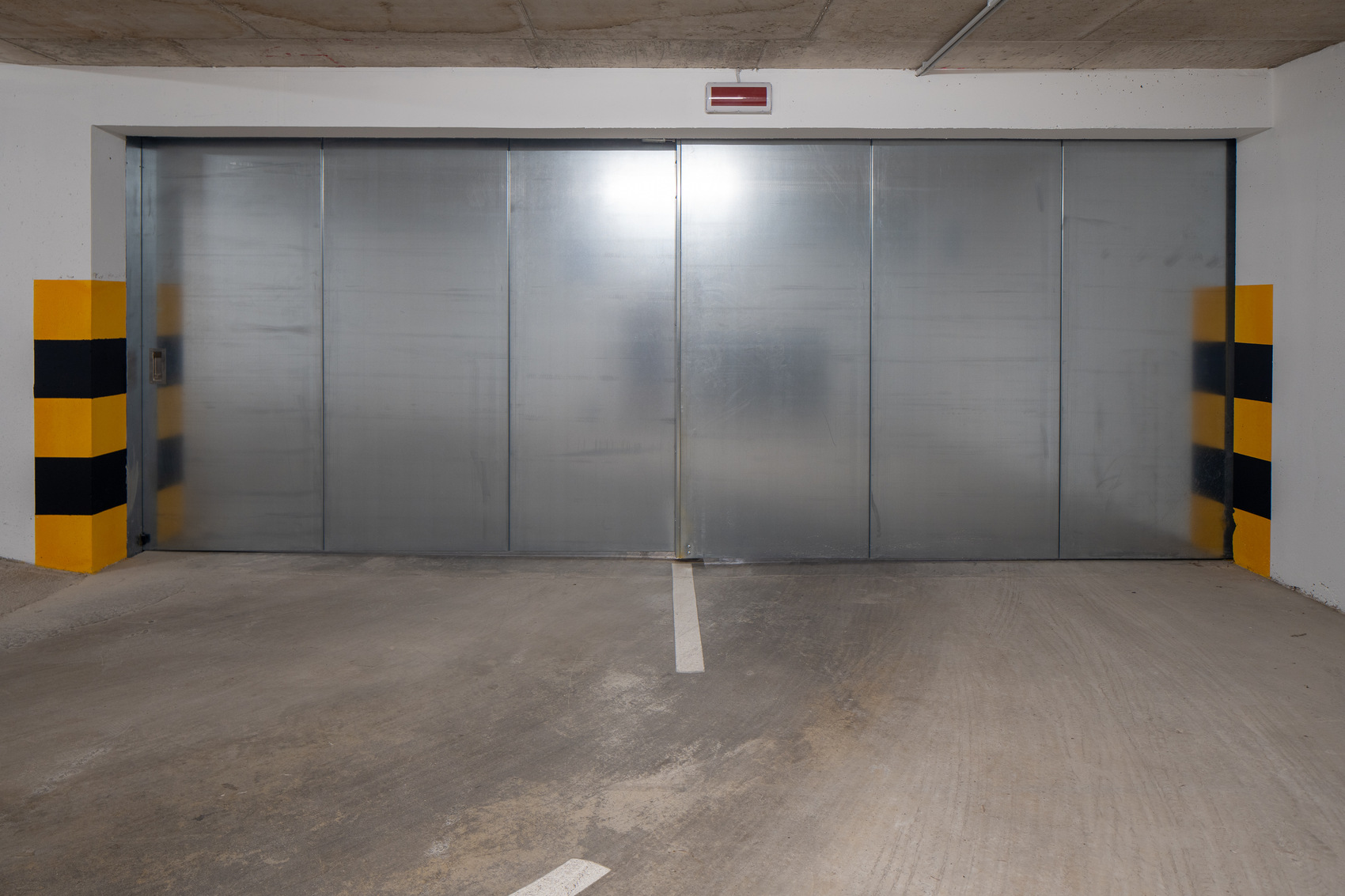

Kao rješenje za zatvaranje otvora na požarnim sektorima odabrana su Hörmann klizna vrata u teleskopskoj izvedbi. U slučaju požara, patentirani mehanizam otključava motor, a zahvaljujući utezima, vrata se pouzdano zatvaraju i zadržavaju vatru 90 minuta.
„Riječ je o pocinčanim dvodijelnim ili trodijelnim vratima velikog raspona, od nekih pet do šest metara, a koja se automatski zatvaraju u slučaju požara“, rekli su nam u Čulić Elektro Centru.
Svaki dio vrata certificiran
Kako bi se garantirala visoka razina protupožarne zaštite u objektu, Hörmann u svom centru za zaštitu od požara provodi stroga i opsežna interna testiranja proizvoda kojima se provjerava njihova vatrootpornost i dimonepropusnost. Time se stvaraju optimalni
preduvjeti za službena ispitivanja akreditiranih tijela za izdavanje službene dozvole, kao i usklađenost s europskim normama.

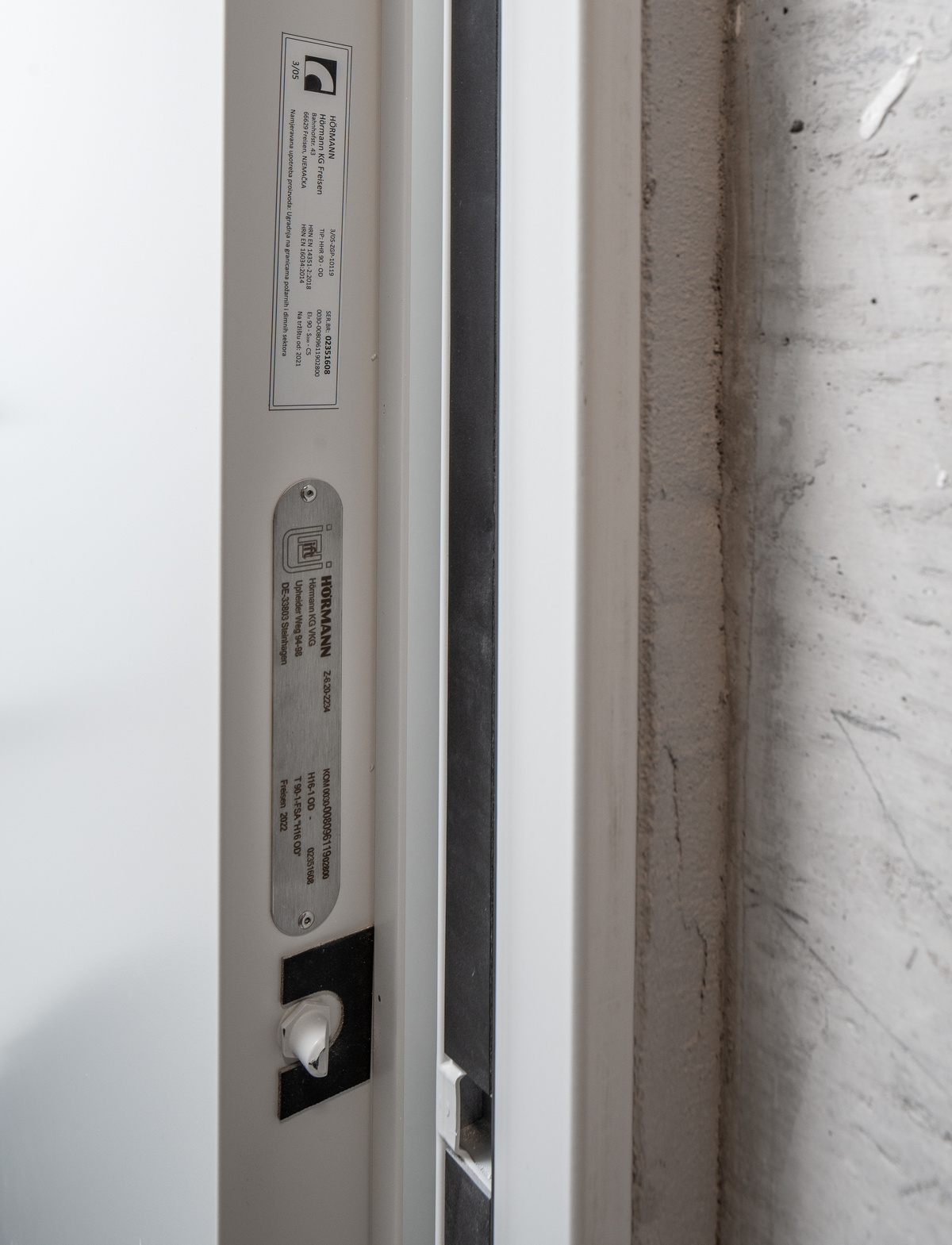

„Svaki ugrađen dio – kvaka, površina, prihvatni lim u štok... i svaka funkcija vrata su normirani, ispitani u nekom od instituta. Kod nas je gotovo sve certificirano u institutu u Rosenheimu, vodećem tijelu za ispitivanja i certificiranje građevinskih proizvoda. Treba upozoriti kako među kupcima vlada jedno veliko neznanje s kojim se onda manipulira na tržištu. Ima puno proizvoda s certifikatima koji su falsificirani, bilo onih vezanih uz protupožarstvo, pogotovo uz zvučnu izolaciju, do pretjerivanja s klasama protuprovalnosti“, upozorava Hörmannov stručnjak Dražen Divković.
Zahvaljujemo tvrtki Hörmann što nam je omogućila pisanje o protupožarnim rješenjima u stambeno-poslovnoj zgradi Čulić.
